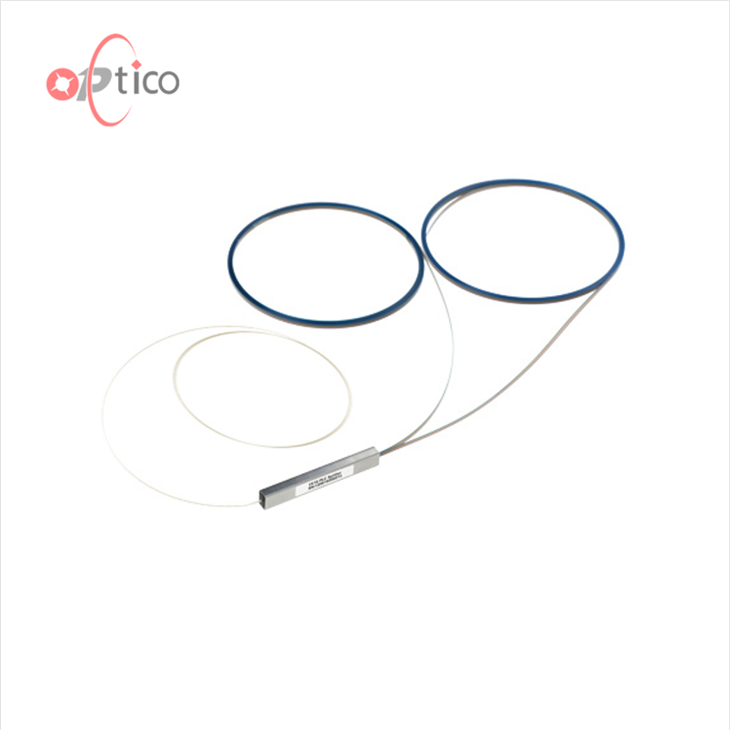

1x2 Bare Fiber -tyyppinen PLC-jakaja

1x2 PLC Splitter on eräänlainen optisen tehonjakotuote, joka on valmistettu käyttämällä tasomaista optista aaltoputkitekniikkaa kvartsisubstraattimateriaalin pohjalta.

Lähetä kysely

1x2 Bare Fiber -tyyppinen PLC-jakaja

PLC-jakajia käytetään jakamaan tasaisesti tai joskus epätasaisesti yksi tai kaksi optista signaalia useiksi optisiksi signaaleiksi, mikä tarjoaa erittäin vakaan jakamissuorituskyvyn erinomaisesti lämpötilan ja aallonpituuden yli pienellä lisäyshäviöllä, alhaisella sisääntulon polarisaatioherkkyydellä, erinomaisella yhtenäisyydellä ja pienellä paluuhäviöllä.

OPTICO 1x2 paljaskuitutyyppisessä optisessa jakajassa on yksi tuloliitin ja 2 lähtöliitintä. Siinä on yksinkertaisin kokoonpano ja toiminnot jakaa yksi tuleva valonsäde kahdeksi säteeksi ja lähettää ne kahden erillisen lähtökuitukaapelin kautta.

Parametri	1x2	1x4	1x8	1x16	1x32	1x64	1x128
Toimintaaallonpituus (nm)	1260~1650
Kuitutyyppi	G657A tai räätälöitynä
Tyypillinen lisäyshäviö (dB)	3.8	7.1	10.4	13.7	17.0	20.3	24.5
Häviön tasaisuus (maks.)	0.5	0.5	1.0	1.4	1.6	2.0	2.6
PDL (maksimi)	0.2	0.3	0.3	0.3	0.3	0.5	0.8
Tuottohäviö (dB)	Suurempi tai yhtä suuri kuin 55
Suuntavuus (dB)	Suurempi tai yhtä suuri kuin 55
Aallonpituudesta riippuva menetys (dB)	Pienempi tai yhtä suuri kuin 0.3
Käyttölämpötila ( aste )	-40~+85

ominaisuudet

Konfigurointi 1x2, jakaa tasaisesti yksi tulosignaali 2 lähtöporttiin
Ei liitintä paljaissa kuidun päissä
Laaja käyttöaallonpituus 1260-1650nm
Lisäyshäviö Pienempi tai yhtä suuri kuin 3,8
Paluuhäviö Suurempi tai yhtä suuri kuin 55 dB
Lämpötilat vaihtelevat -40 asteen ja +85 asteen välillä

Sovellukset

Paljaskuitutyyppisessä PLC-jakajassa ei ole liitintä paljaiden kuitujen päissä. Se voidaan yhdistää muihin optisiin kuituihin sappikasetissa, testilaitteessa ja WDM-järjestelmässä, mikä minimoi tilan.

Se on erityisen hyödyllinen GPON:ssa, EPON:ssa ja FTTx:ssä jne.

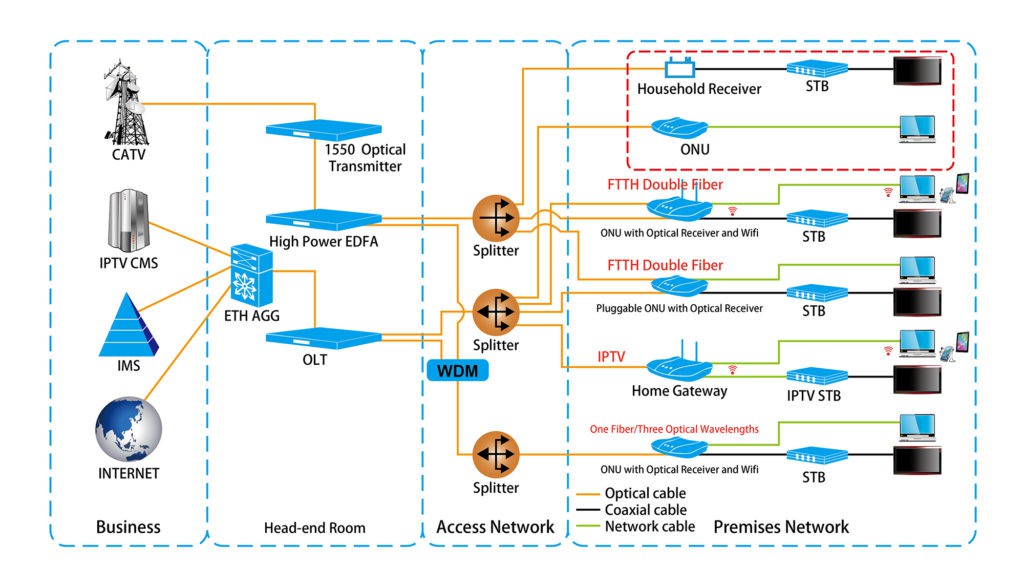

PON yhdistää tyypillisesti yhden kuidun OLT:sta useisiin ONU:ihin. Liitettävyys OLT:n ja ONU:iden välillä saavutetaan käyttämällä kuituoptisia jakajia.
