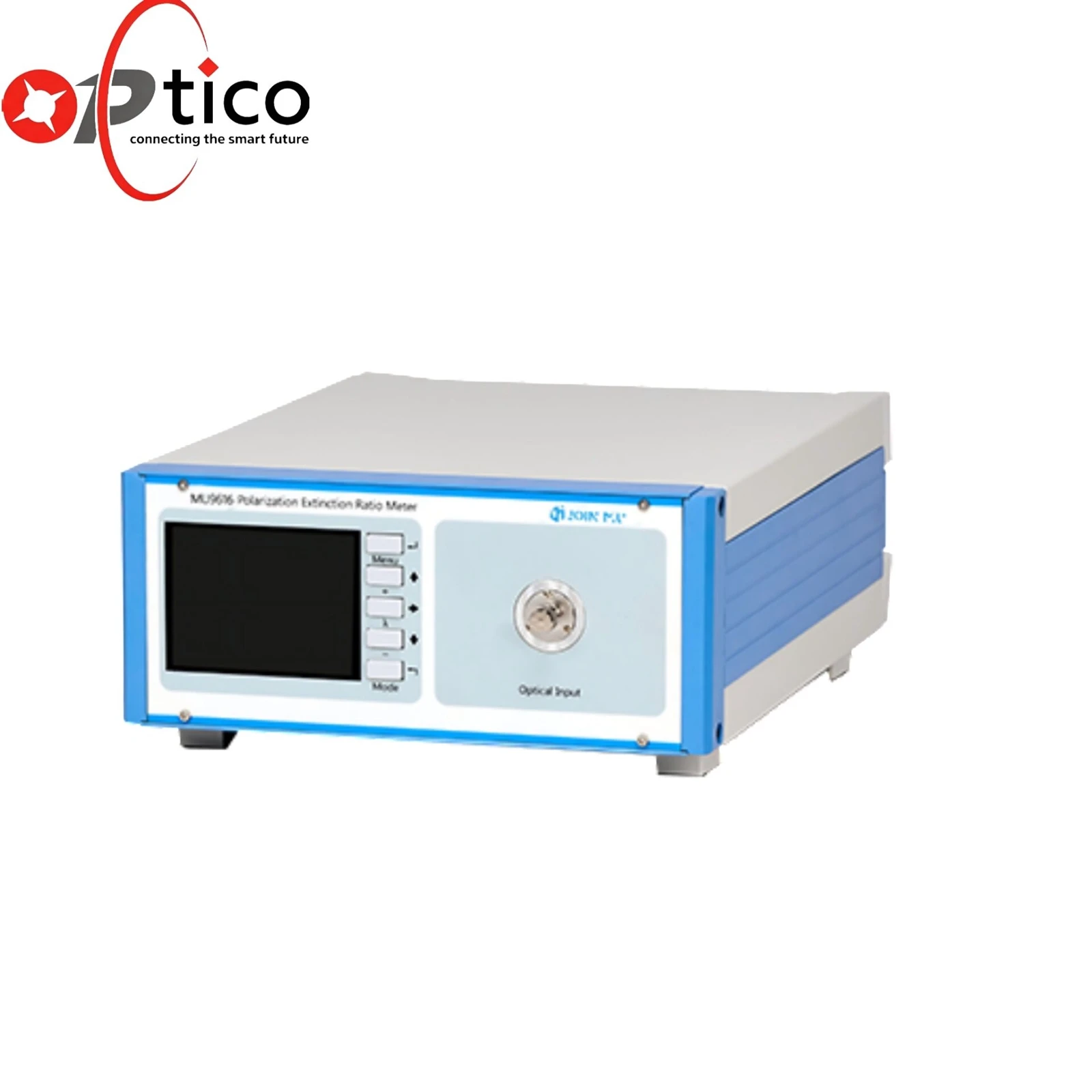

MT FA Polarisaatio Extinction Ratio Tester
PER dynaaminen alue: 0-50dB
Tukee RS232/RJ45-liitäntää
Tukee isäntätietokoneen toimintaa
Tuki IL-testaukseen
Optisen kuidun akselikulmatesti polarisaatiolla
Tuoteprofiili
- Tämä MT FA Polarisaatio Extinction Ratio Ratio -testeri on suunniteltu erilaisten PM-komponenttien tarkastamiseen. Se kattaa toiminta-aallonpituusalueet 600-1100 nm ja 1275-1635 nm, jotka pystyvät PER-testaukseen PM-kuitujen ja PM-komponenttien suhteen, polarisaatioakselin kulmamittauksen sekä prosessin varmentamisen komponenttien kytkennän aikana.
- Miniatyrisoidun optisen polun suunnittelun ansiosta MT FA -polarisaatiosammutussuhteen testeri optimoi heikon optisen signaalin hankinnan ja tuottaa tarkan mittauksen sekä korkean että matalan PER-laitteen laitteille. Hyödyntämällä nopeaa-datatulostusta, se tarjoaa reaaliaikaista-tietopalautetta massatuotannon-kytkentöissä, mikä tukee suljetun-silmukan viritystä tuotantolinjoilla. Polarisaatioekstinktiosuhteen testeri on saatavana kolmessa kokoonpanossa: Economy, MT{6}}FA ja High Performance sopimaan erilaisiin testaussovelluksiin.
Tuotteen tekniset tiedot
| Fyysiset ominaisuudet | Parametri |
| Aallonpituusalue | 600 ~ 1100 nm; 1275 ~ 1635 nm |
| PER Dynamic Range | 30 dB ~ 50 dB |
| PER Resoluutiosuhde | <10dB: 0.001dB |
| Suurempi tai yhtä suuri kuin 10 dB: 0,01 dB | |
| PER määritelmä | PER Pienempi tai yhtä suuri kuin 2 dB: pienempi tai yhtä suuri kuin +0. 1 dB |
| PER<30dB: < 0.3dB | |
| PER Suurempi tai yhtä suuri kuin 30 dB:<+1.0dB | |
| Polarisaatiokulman resoluutio | 0,11 astetta |
| Polarisaatiokulman tarkkuus | <> |
| Mittausnopeus | 25 ms |
| Liittimen tyyppi | FC/PC (tukee myös SC/LC:tä, valinnainen paljaskuituadapteri) |
| Viestintäliittymä | RS232 / RJ45 |
| AC-virtalähde | 220V,50Hz |
| Lämpömoottorin aika | 15 min |
| Käyttölämpötila | +10~+40 astetta |
| Varastointilämpötila | -15~+70 astetta |
| Paino | 4 kg |
| Ulkonäön koko | 235*104*300mm (jalkojen kanssa) |
Tuotteen ominaisuudet
Laaja mittausalue
PER dynaaminen testialue kattaa 0–50 dB, mikä mahdollistaa vakaan mittauksen komponenteille, joilla on korkea tai pieni sammutussuhde.
Kaksi tiedonsiirtoliittymää
Varustettu standardinmukaisilla RS232- ja RJ45-porteilla joustavaa liitäntää varten.
PC-ohjelmisto ohjattavissa
Yhteensopiva isäntätietokoneen kanssa automaattista testausta ja tietojen hallintaa varten.
Kaikki-yhdessä-monitoiminnossa-
Synkroninen PER:n, Insertion Loss (IL) ja PM-kuidun polarisaatioakselin kulman testaus yhdessä asennuksessa.
Tuotesovellukset
PM passiivisten komponenttien valmistus ja testaus
CPO/MPC polarisaatiota ylläpitävä kuitutesti
Nopea optinen moduuli / pii optinen testi
Kuituoptinen tunnistus
Optisiin kuitugyroskooppiin/vedenalaisiin akustisiin laitteisiin liittyvät optiset komponentit
Valinta|Asetustaulukko
| MU9605/MU9606/MU9615/MU9616 | |
| X | |
| Kokoonpanoluokka | |
| VIS | 600-1100nm |
| IR | 1275-1635 nm |
| W | 800-1600nm |
- MU9605
Taloudellinen malli PM-hupparin testaukseen
- MU9606
Suunniteltu PM MT-holkkien ja FA-kokoonpanojen moniytimiseen{0}}testaukseen
- MU9615
Nopea{0}}nopea ja{1}}tarkka ylikuuluminen ja PER-mittaus kuituoptisten käämien ja PM-komponenttien kytkentäprosesseihin
- MU9616
Täysin varusteltu-nopea-nopea ja korkea-tarkkuus PER-testilaite, jolla on laajin sovelluskattavuus
